特点及应用

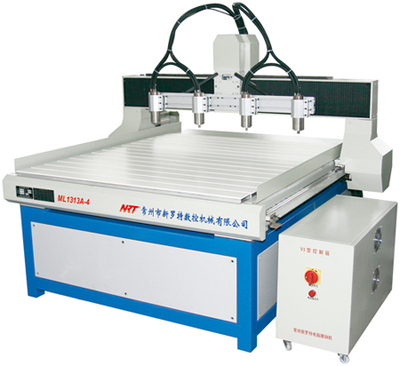

ML13齿轮齿条传动系列多Z多头雕刻机含ML1313、ML1318、ML1325三个机型。该系列机型机身为钢结构焊接经振动时效处理，金加工采用整体加工工艺，运动结构件采用铸铁材料，滚珠丝杆、齿条和矩形直线滚动导轨等主要运动部件均为进口件，Y轴采用双边驱动，配以单Z或多Z轴多个主轴电机，刚性强、速度快、稳定性好、使用寿命长，加工效率高。该系列机型适合工艺相对单一的大批量产品的加工，广泛应用在竹器、木工、乐器等行业，特别是仿古家具浮雕行业。
技术参数
| 性 能 指 标 项 | 标 准 值 | 选 配 |
| 运动定位精度 | ±0.02/300mm |
|
| 重复定位精度 | 0.02 |
|
| X/Y/Z轴工作行程 | 1300mm/100mm |
|
| X/Y/Z轴导轨 | 矩形直线滚动导轨 | X/Y轴可选配圆形直线滚动导轨 |
| X/Y轴传动方式 | 齿轮齿条 |
|
| Z轴传动方式 | 进口滚珠丝杆 |
|
| Z轴空间高度 | 200mm |
|
| Z轴数量/主轴电机数量 | 单Z/2～6个主轴电机 |
|
| 双Z/每个Z轴带1～3个主轴电机 |
|
| 三Z/每个Z轴带1个主轴电机 |
|
| 工作台尺寸 | 1300×1500/2000/2700mm |
| 工作台形式 | 铝型材带T形槽 | 可选汽缸定位、吸盘吸附装置 |
| 主轴 | 冷却方式 | 水冷 |
|
| 外径/功率/转速/卡头规格 | ￠65/1.5kw/7000～24000rpm/ER11 | ￠80/1.5kw/7000～24000rpm/ER11 |
| ￠100/2.2kw/7000～24000rpm/ER20 |
| 驱动系统 | 步进 | 可选配进口伺服 |
| 空程快速移动速度 | 10m/min | 18m/min |
| 工作电压 | AC220v±10%/50Hz |
|
| 备注：同类机型还包含ML1518（X/Y行程：1500×1800mm）与ML1815(X/Y行程：1800×1500mm)两个型号，技术参数与配置参照上表。 |
