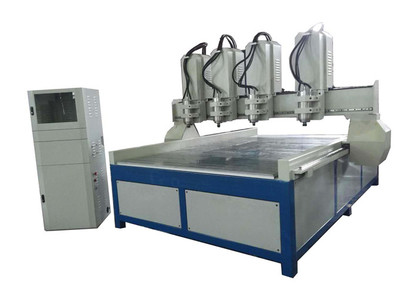

特点及应用
该系列机型机身为钢结构焊接经振动时效处理，金加工采用整体加工工艺，运动结构件采用铸铁材料，滚珠丝杆、齿条和矩形直线滚动导轨等主要运动部件均为进口件，Y轴采用双边驱动，配以多Z轴多个主轴电机，刚性强、速度快、稳定性好、使用寿命长，加工效率高。该系列机型适合工艺相对单一的大批量产品的加工，广泛应用在竹器、木工、乐器等行业，特别是仿古家具浮雕行业。
技术参数
| 性 能 指 标 项 | 标 准 值 | 选 配 |
| 运动定位精度 | ±0.02/300mm |
|
| 重复定位精度 | 0.02 |
|
| X/Y/Z轴工作行程 | 1500mm×2500mm/250mm |
|
| X/Y/Z轴导轨 | 进口矩形直线滚动导轨 |
|
| X/Y轴传动方式 | 齿轮齿条 |
|
| Z轴传动方式 | 进口滚珠丝杆 |
|
| Z轴空间高度 | 320mm |
|
| Z轴数量/主轴电机数量 | 四Z/每个Z轴带1个主轴电机 |
|
| 工作台尺寸 | 1500mm×2500mm |
|
| 工作台形式 | 铝型材带T形槽 |
|
| 主轴 | 冷却方式 | 水冷 |
|
| 外径/功率/转速/卡头规格 | ￠125/4.5kw/7000～24000rpm/ER25 | ￠80/1.5kw/7000～24000rpm/ER11 |
|
| ￠100/2.2kw/7000～24000rpm/ER20 |
| 驱动系统 | 步进 |
|
|
| 空程快速移动速度 | 16m/min |
|
|
| 工作电压 | AC220v±10%/50Hz |
|
|
设备图片仅供参考，配置、参数如有变动以实时更新资料为准
